电极变色
精准
高速
智能

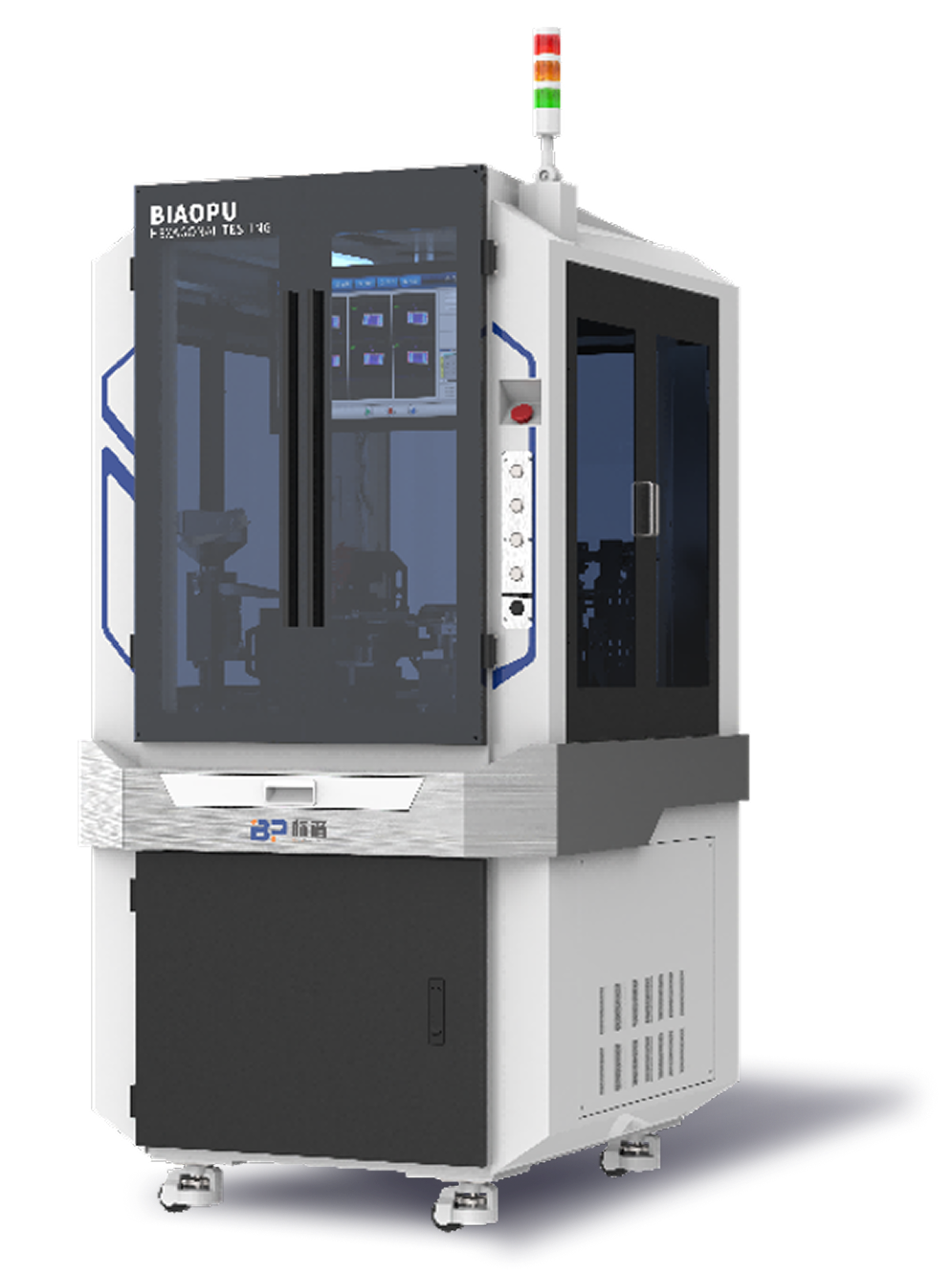

六面外观检测机
LED、半导体、被动元件外观缺陷筛选设备
尺寸不良
4-6BIN收料
采用高速电磁阀 ， 能够将产品快 速准确的吹到对应的收料盒里 ， 而不影响相邻材料的状态 ， 能够 自由调节并监控各自气压大小 ， 保障吹料的稳定。
电极露出

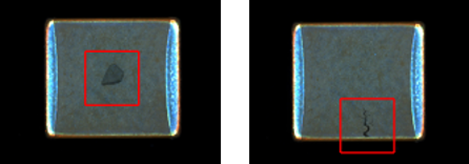

有异物
电极剥离
电极变色
裂痕

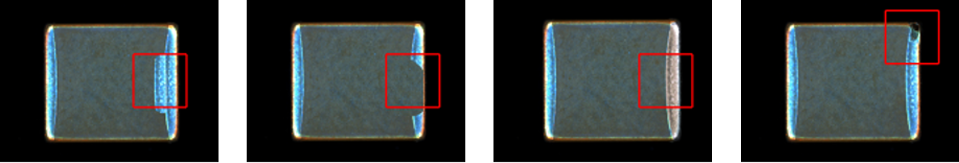

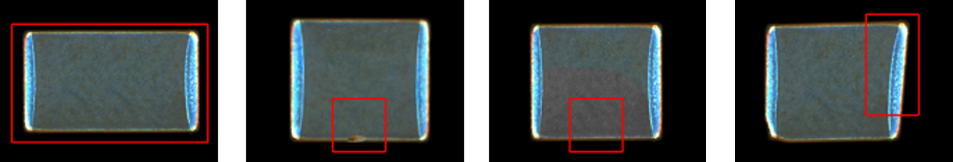

检测案例(电容)

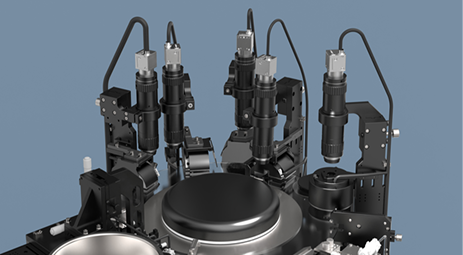

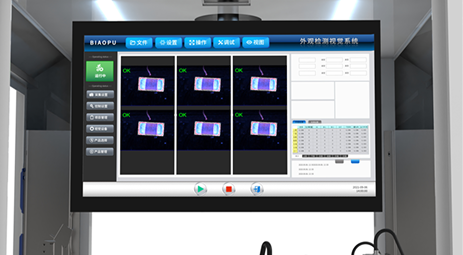

影像系统
通过深度学习算法，将6个相机采集到的图片进行外观检测分类，与传统算法相比，没有复杂的参数设置，减少使用者的操作。
运动控制
整个设备的控制中心，触发方式采集信号后，对各输入信号进行运算和处理，实现对输出执行机构的实时控制。
铝箔发白
铝箔不良
电极不良
项目参数项目参数
适用元件LED、被动元件、半导体芯片误判率不良品误判率≤0.03%，
良品误判率≤0.08%
检测项目气泡、杂质、倒线、溢胶、甩胶、胶扩散、表面不良、切偏、模偏、一焊偏、二焊偏、极性孔溢胶、残胶片、毛刺、来料涂黑、漏固、漏焊
影像6面高清相机运行速度LED 0603:180K/H ， 电容 0402:600K/H，电感 2520:90K/H
Bin数

4-6Bin

运行效率98%
温度18℃～32℃湿度25%～60%
材料无毛刺、灰尘空气洁净度5级（遵照GB 50073—2001）
气压0.4MPa-0.6MPa

环境无震动,无腐蚀性介质和 无强磁场
功率1 KW重量500Kg
电源220V AC(单相)50/Hz 10A尺寸960mmx1100mmx2150mm
参数配置
外观尺寸

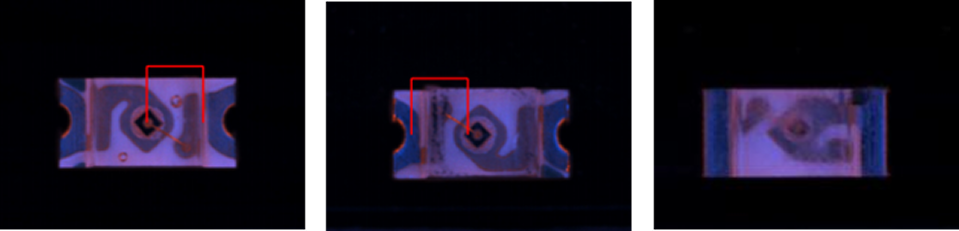

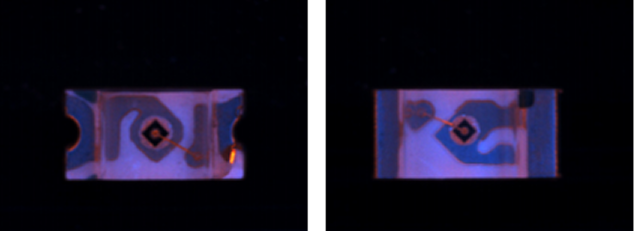

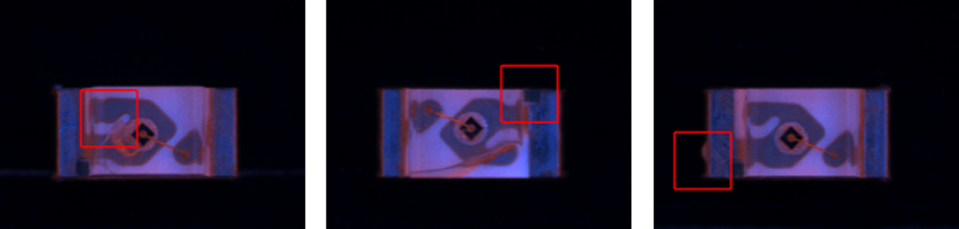

检测案例(LED)
核心部件

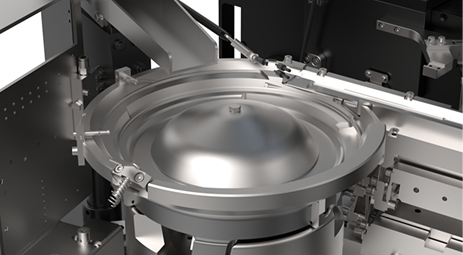

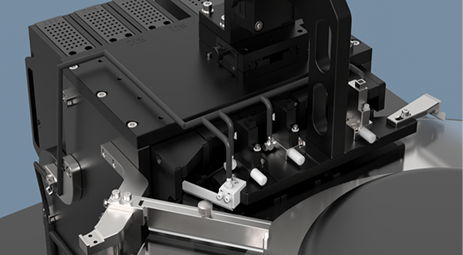

振动盘上料
标谱自主研发，稳定高效，表面特殊涂层处理，减少元器件磨损

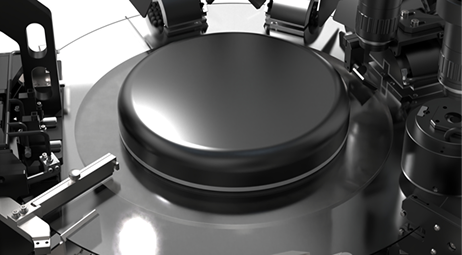

高透玻璃转盘
将材料通过真空和高压吸附到玻璃转盘上，使其整齐有序的排在同一运动轨迹上，保证拍照及吹气准确
主体缺损
形状不良
主体变色
打胶缺陷
残胶
缺胶
溢胶
气泡
表面模糊
杂质
表面模糊
杂质
制造缺陷
气泡
材料缺陷
适应元件
LED元件
被动元件
不良品误判率≤0.03%
良品误判率≤0.08%
最高运行速度600K/H
深度学习
DD马达驱动
电容
电感
设备优点
电极缺损
外观缺陷
设备可以检测LED、被动元器件、半导体芯片等规则形状产品的外观缺陷
电阻
LED
自主研发运动控制卡
核心部件
