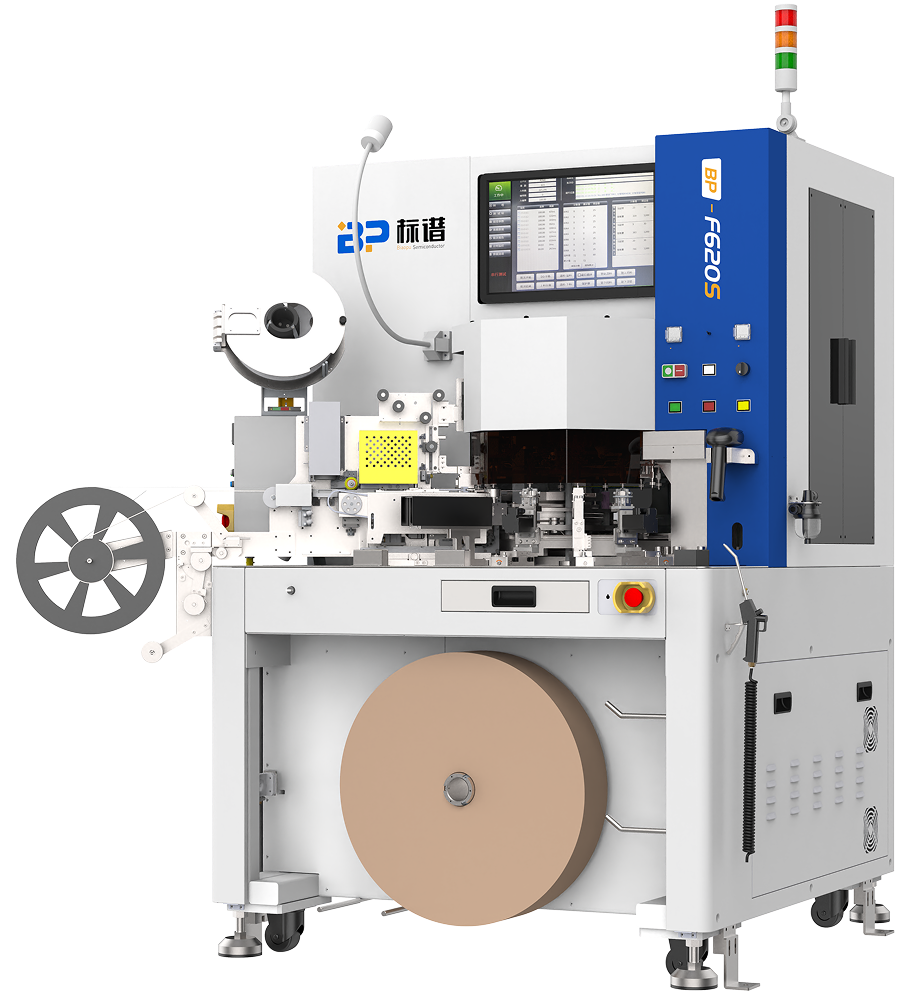

转塔式蓝膜编带机
高精准
高效
适用于晶圆芯片全自动测试、分选、编带
稳定
12工位主转盘
夹持校正组件#2
夹持校正组件#1
内部结构
顶针组件
胶膜框架搬运组件
料盒升降组件
XYθ平台组件

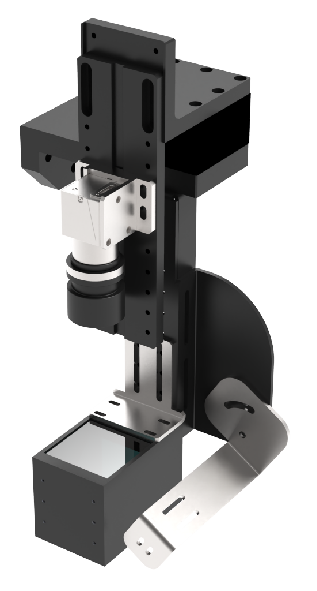

蓝膜影像组件
蓝膜影像
采用CCD视觉定位，结合XYθ位置可进行快速补偿，有效提升晶片的贴装精度。
参数配置

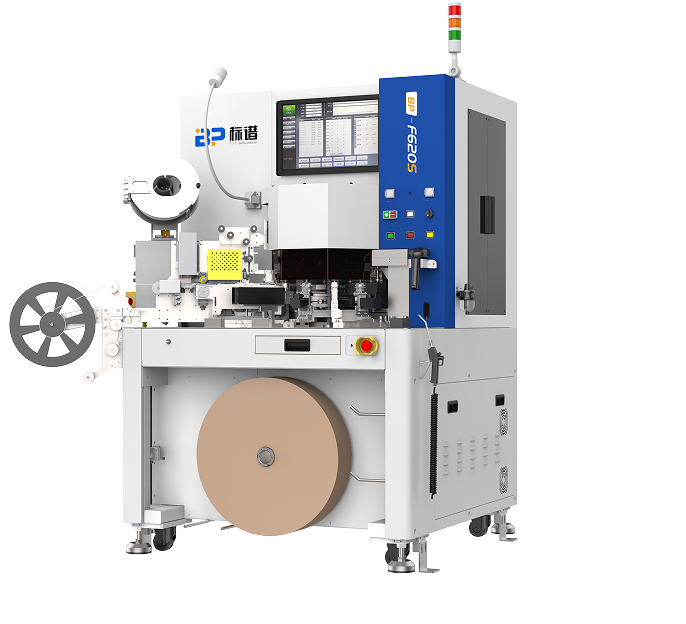

外观尺寸
核心部件

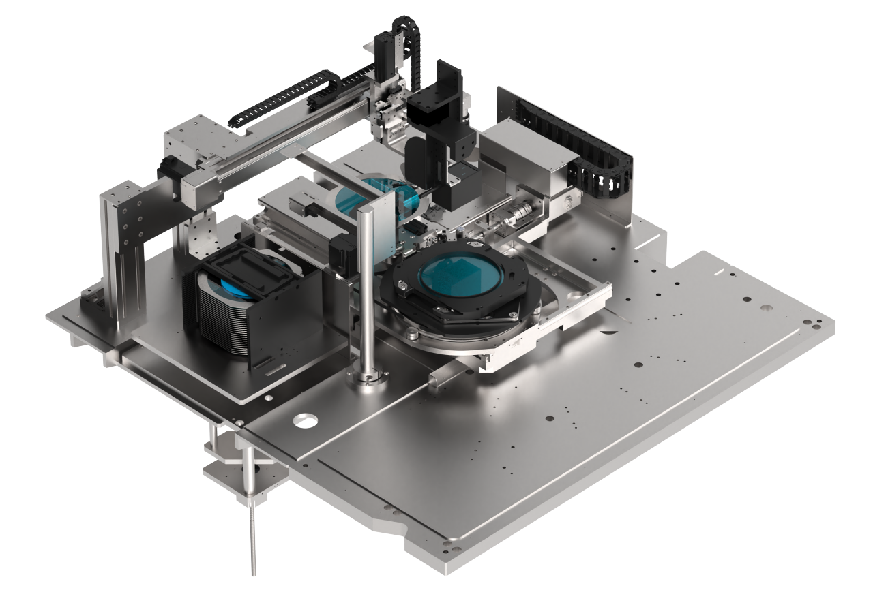

高精度XYθ工作平台
重复定位精度 ≤5 um；X轴平台采用日制高精密丝杆导轨，机械刚性强，使用寿命长；Y轴采用直线电机模组驱动，具有超高精度的定位精度与长期运行的精度稳定性。

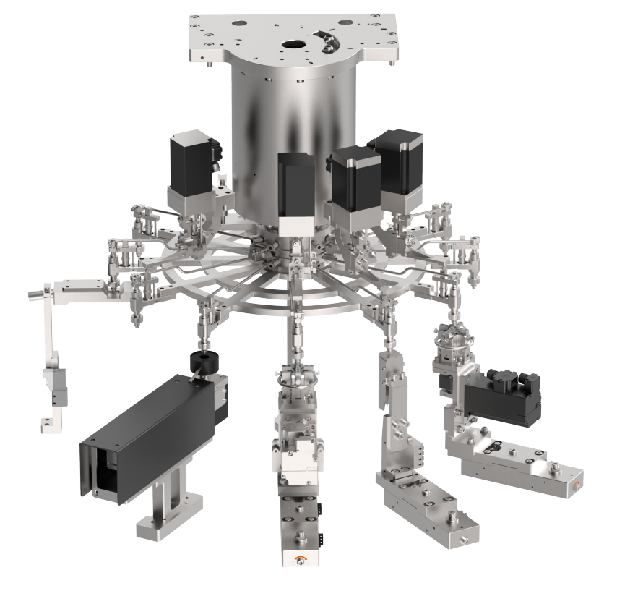

高速转塔机构
采用DD马达驱动，12工位Torlon4203/橡胶吸嘴，实现高精度，高速度以及高稳定的编带需求；吸嘴采用旋拧固定方式便于快速更换不同型号产品。

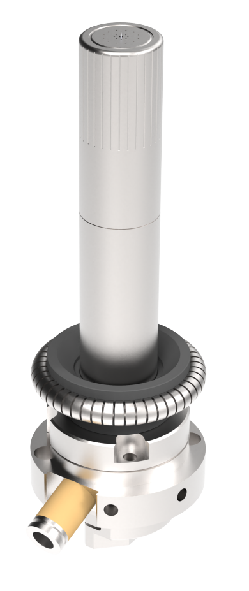

顶针机构
顶针机构设有真空吸附加顶针推出，便于晶片被平稳吸取到下一个工位。

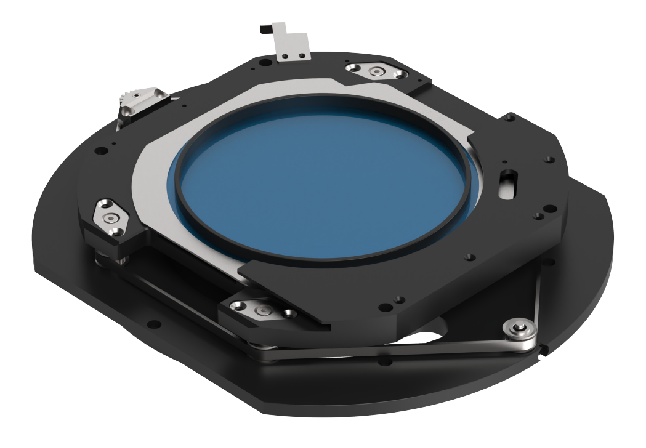

蓝膜圆盘扩模组件
蓝膜圆盘扩模组件配置有5寸/6寸8寸可选配。

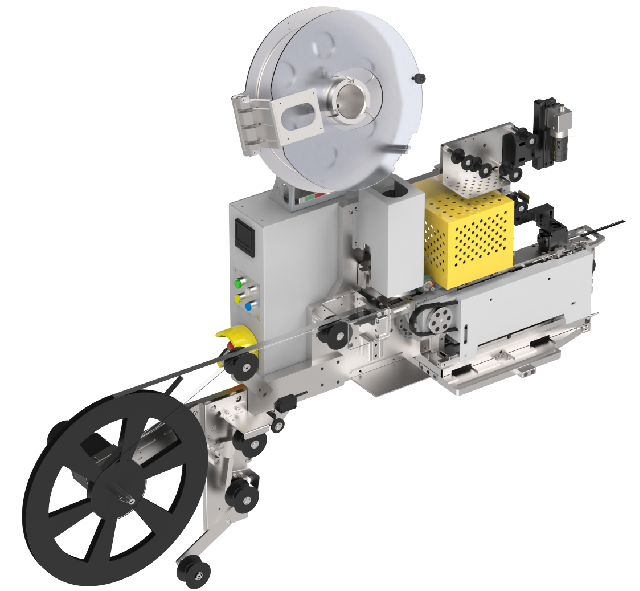

多功能编带机构
该组件可以连续不断地将产品放入载带，通过编带视觉检查相应指标后，进行盖膜热封，并卷入收带盘中，并可以根据需要自动将载带切成一定的长度。特点：编带热封，视觉检查，双轮支持倒带功能、收带盘力控，载带长度自定义等。
电性测试组件
溢料盒
编带组件(倒带补料+前影像组件+封合影像组件)
底部视觉组件
