碟片电感测试编带机

碟片电感测试编带机

碟片电感测试编带机由标谱自主研发用于电阻、电容、电感等贴片类被动元件全自动测试包装设备。本机采用PLC控制系统,通过 高效稳定的振动盘将材料输送至碟片分度盘内,随后材料经过分离、反料检查、电性测试、外观检测、不良品排料,再由植入机构将良品材料按 照设定的方向放入载带内,最后使用反复热压胶膜与载带进行编带完成包装.

营销热线:0755-23307599   135-1086-4359

0.00
0.00


碟片电感测试编带机由标谱自主研发用于电阻、电容、电感等贴片类被动元件全自动测试包装设备。本机采用PLC控制系统,通过 高效稳定的振动盘将材料输送至碟片分度盘内,随后材料经过分离、反料检查、电性测试、外观检测、不良品排料,再由植入机构将良品材料按 照设定的方向放入载带内,最后使用反复热压胶膜与载带进行编带完成包装.

营销热线:0755-23307599   135-1086-4359


产品介绍:

碟片电感编带机是标谱自主研发用于贴片类电感元件全自动测试编带包装设备。本机采用PLC控制系统,由高效稳定的振动盘将材料真空吸附的方式快速输送至碟片分度盘内,随后材料经过方向判别、RDC、电感值测试、NG分BIN排料、视觉检测等多个测试机构,再由植入机构将良品材料按照设定的方向放入载带内,最后使用反复热压胶膜与载带进行编带完成包装。


产品优势:

1.   高速高效:运行速度30~72K/H

2.   兼容性广:可适用1~4系片状电感

3.   智能精准:支持5站检测,误分率≤0.01%

4.   运行稳定:结构模块化设计,方便维护

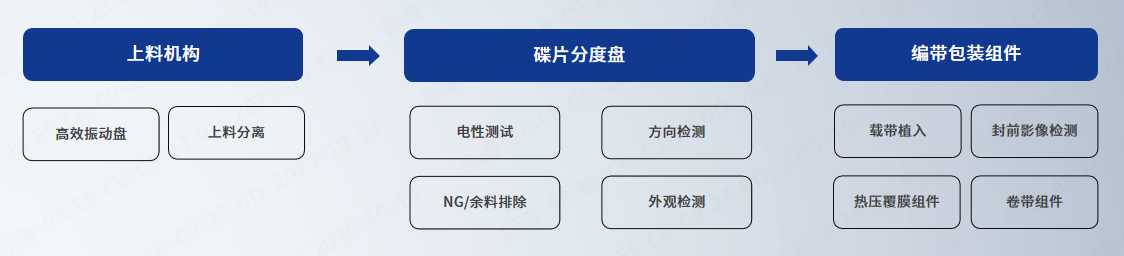

产品运行流程:


核心部件:

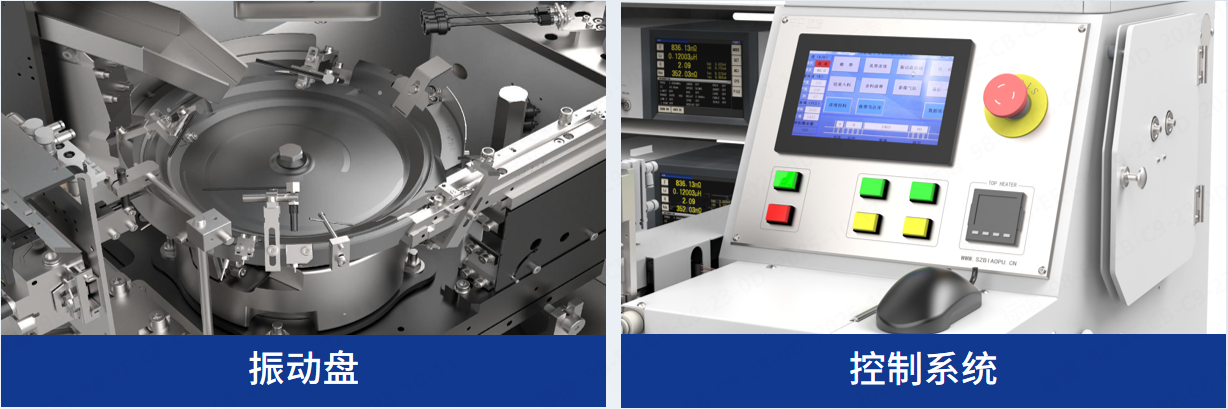

自主研发、自主制造,稳定高效PLC控制系统,操作简洁易上手

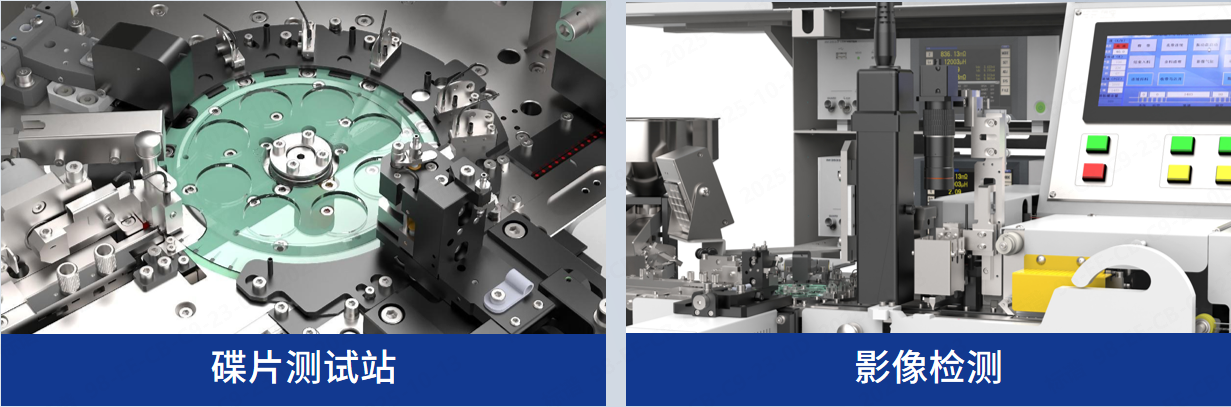

由吸嘴真空吸附材料至电感、层间、影像等测试站

设备可检测表面、底部及装带影像缺陷,避免不良品编入载带



产品参数:

项目
参数项目参数
适应元件电感:NR/一体成型/T-core等
UPH30-72K/H
元件尺寸1系~4系影像系统最高支持3站视觉检测

控制系统

plc控制系统上剥离力16~60fg
MTBA≥30min一次良品率≥99.5%
适用载带
8mm(可选配12mm,16mm)封带方式反复热压式
印字方式
可选喷码/激光刻字补料方式可选机械手补料
重量400Kg功率2 KW
电源220V AC(单相)50/Hz 16A尺寸

1450mm x 1100mm x 1950mm
