LED碟片分光机

LED碟片分光机

LED碟片分光机是由标谱自主研发用于贴片式LED分光测试分类的自动化封测设备。本机采用PLC控制系统,通过高速振动盘将材料有序吸入碟片引导盘中,随着引导盘转动,将LED依次经过定位修正、分光测试站,颜色测试站,分类下料站,XY分料平台,NG排料站等,最后将LED材料按分光测试结果,分别落入不同BIN号的料桶中。设备支持最大36个Bin分料桶,也可灵活定制其它Bin。

营销热线:0755-23307599   135-1086-4359

0.00
0.00


LED碟片分光机是由标谱自主研发用于贴片式LED分光测试分类的自动化封测设备。本机采用PLC控制系统,通过高速振动盘将材料有序吸入碟片引导盘中,随着引导盘转动,将LED依次经过定位修正、分光测试站,颜色测试站,分类下料站,XY分料平台,NG排料站等,最后将LED材料按分光测试结果,分别落入不同BIN号的料桶中。设备支持最大36个Bin分料桶,也可灵活定制其它Bin。

营销热线:0755-23307599   135-1086-4359




产品介绍:


LED碟片分光机是由标谱自主研发的用于SMD LED 灯珠全自动分光、分色设备。本机采用PLC控制系统,高速振动盘供料碟片过度到主转盘上,通过主转盘承载材料间歇旋转分别经过校正工位对材料进行修正、测试工位对材料进行夹持点亮测试材料光学数据和电特性数据进行分类,由电磁阀控制吹气的方式快速将材料吹离主转盘到指定的料筒内。设备运行稳定、故障率低,检测精度高,是大多数封装企业理想选择。


产品优点:



① 稳定高效

②  精度高

③ 维护便捷

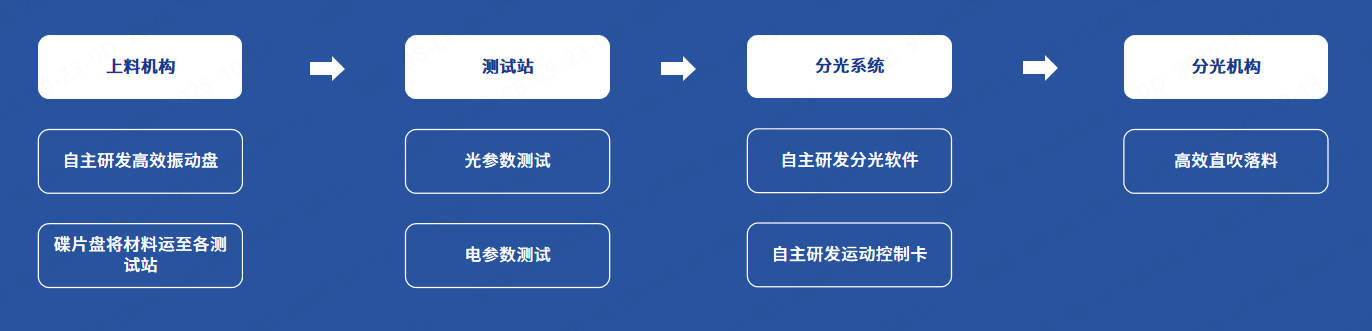

产品运行流程:




①上料:标谱自主研发振动盘上料,高效稳定

②测试:可以对元器件进行光、电参数测试

③分光:标谱自主研发分光系统,高效直吹机构

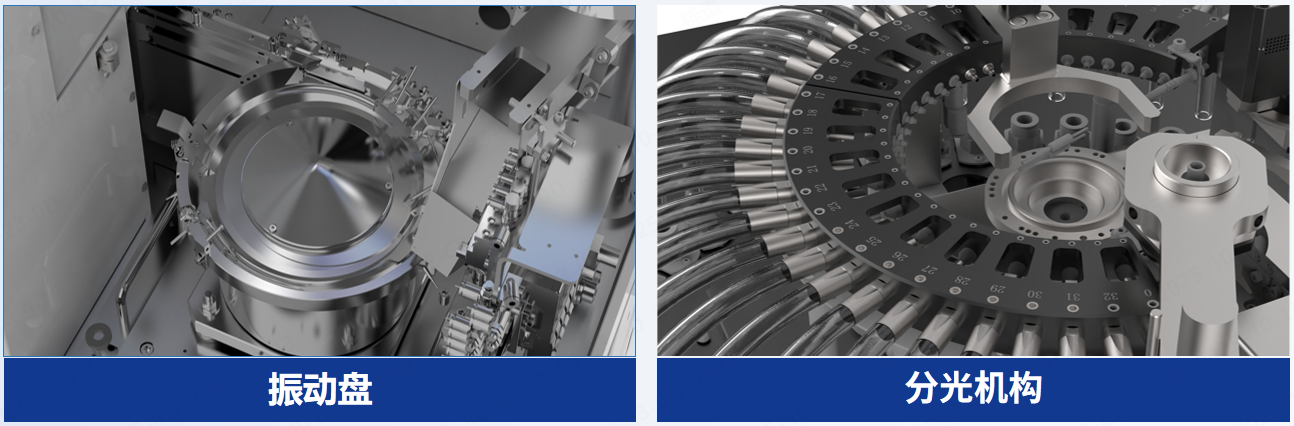

核心组件:

①自主研发、自主制造振动盘。稳定,故障低

② 盘面经过特殊处理,防磨、防静电

①运动控制卡精准实时控制

标谱自主研发分光软件,操作简洁,稳定性好

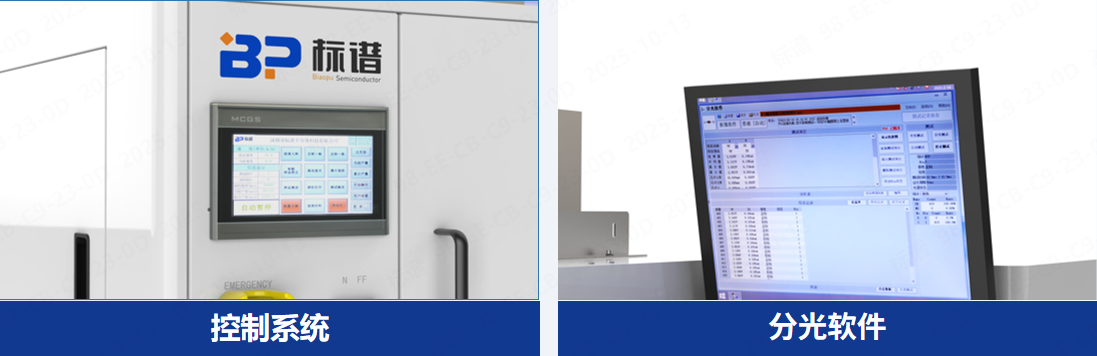

PLC控制系统,采用循环扫描工作方式,对各输入信号进行运算和处理

触屏设计,可敲定工作参数、运行状态的监控显示等功能


①标谱自主研发,运行稳定

对可软件界面、内容进行定制开发



产品参数


项目参数项目参数
适应元件SMD LED运行速度视元器件而定,max.60K/H
上料方式 振动圆盘BIN数

120(可定制BIN数量)

分光软件

标谱自主研发

电性测试

标谱自主研发

一次良品率

≥99.5%

掉料

0.01%

MTBA

≥60min

运行效率

98%

控制系统

PLC+运动控制卡

气压

0.4MPa-0.6MPa

温度

18~32°C

湿度

25~60%

功率

1KW重量500KG
电源

220V AC(单相)50/Hz 16A

尺寸

1250mmx850mmx2050mm
