LED传统编带机

LED传统编带机

LED传统编带机是由标谱自主研发的用于贴片式LED测试、编带于一体的自动化设备。本机采用PLC控制系统，高速震动送料器运送过来的材料经过凸轮转塔输送到定位1站，测试站，旋转站，定位2站，再到装填处，将SMD LED按预设的包装方向放入载带内进行热压编带包装。

营销热线：0755-23307599   135-1086-4359

￥ 0.00
0.00


LED传统编带机是由标谱自主研发的用于贴片式LED测试、编带于一体的自动化设备。本机采用PLC控制系统，高速震动送料器运送过来的材料经过凸轮转塔输送到定位1站，测试站，旋转站，定位2站，再到装填处，将SMD LED按预设的包装方向放入载带内进行热压编带包装。

营销热线：0755-23307599   135-1086-4359

产品介绍：

LED传统装带机是由标谱自主研发的用于贴片式LED编带包装的自动化设备。本机采用PLC控制系统，高速振动盘将材料有序运送至导轨上，转塔分度盘上的吸嘴以真空吸附的方式将材料输送到定位1站，测试站，旋转站，定位2站，影像测试，再到装填处，最后将LED材料按预设的包装方向放入载带内进行热压包装。

产品优点：

① 高效：自主研发检测软件、振动盘及测试机构

② 精准：可检测底部影像，正面影像及编带前检测等

③ 兼容：可适用于市面大部件LED材料

④ 稳定：模块化设计，运行稳定，维护便捷

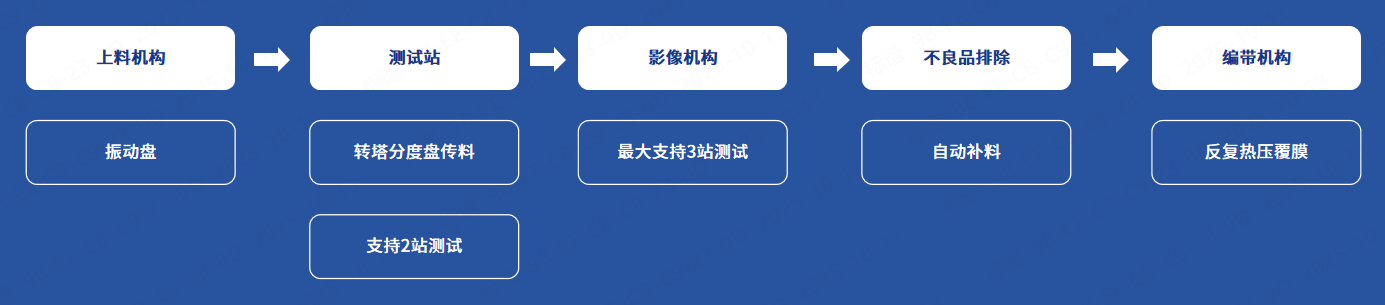

产品运行流程：


核心组件：

自主研发、自主制造振动盘。稳定，故障低运动控制卡精准实时控制
盘面经过特殊处理，防磨、防静电吸嘴真空吸附材料

支持2站检测，采用铍铜镶钨钢结构，导电性好，耐磨性好；支持3站影像检测
根据设定参数对SMDLED材料进行电性测试

可检测如漏装、侧装，反置，明显破损、明显脏污和明显胶体色差等。

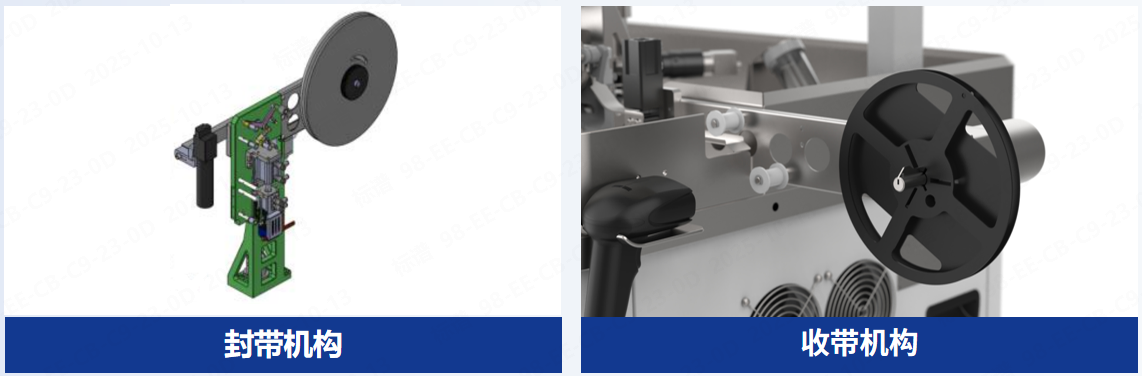

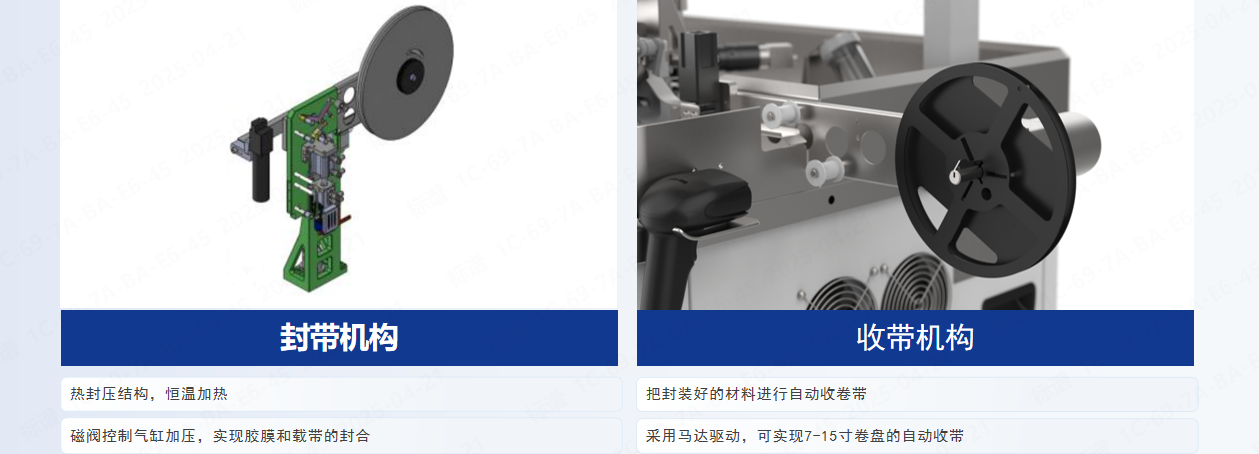

热封压结构，恒温加热

把封装好的材料进行自动收卷带

磁阀控制气缸加压，实现胶膜和载带的封合采用马达驱动，可实现7-15寸卷盘的自动收带

产品参数：

项目
参数项目参数
适用元件LED速度60K/H
上料方式振动圆盘封带方式热压
取料方式转塔吸嘴真实吸附补实方式自动补料
一次良品率≥99.5%载带尺寸8mm（可选12，16mm）
MTBA≥60min电性测试标谱自主研发
影像系统

可辨别漏装、侧装，反置，明显胶体色差、明显外观不良等

湿度

25~60%

温度

18~32°C

重量500Kg
功率1KW尺寸1450mmx750mmx2050mm
电源

220V AC（单相）50/Hz 16A



联系我们：


0755-23307599      13510864359（微信同号）
