QFN/DFN测包机

QFN/DFN测包机

DNF测试包装机由标谱自主研发用于DNF芯片全自动测试编带设备。本机采用PLC控制系统,通过高效稳定的振动盘将芯片输送至碟片分 度盘内,随后材料经过测试站检测,根据检测结果先将不良品排除,再由植入机构将良品材料按照设定的方向放入载带内,最后使用反复热压胶 膜与载带进行编带完成包装。

营销热线:0755-23307599   135-1086-4359

0.00
0.00


DNF测试包装机由标谱自主研发用于DNF芯片全自动测试编带设备。本机采用PLC控制系统,通过高效稳定的振动盘将芯片输送至碟片分 度盘内,随后材料经过测试站检测,根据检测结果先将不良品排除,再由植入机构将良品材料按照设定的方向放入载带内,最后使用反复热压胶 膜与载带进行编带完成包装。

营销热线:0755-23307599   135-1086-4359



产品介绍:

DNF测试包装机由标谱自主研发用于DNF芯片全自动测试编带设备。本机采用PLC控制系统,通过高效稳定的振动盘将芯片输送至碟片分度盘内,随后材料经过测试站检测,根据检测结果先将不良品排除,再由植入机构将良品材料按照设定的方向放入载带内,最后使用反复热压胶膜与载带进行编带完成包装。


产品优点:

① 高速高效,1200pcs/min

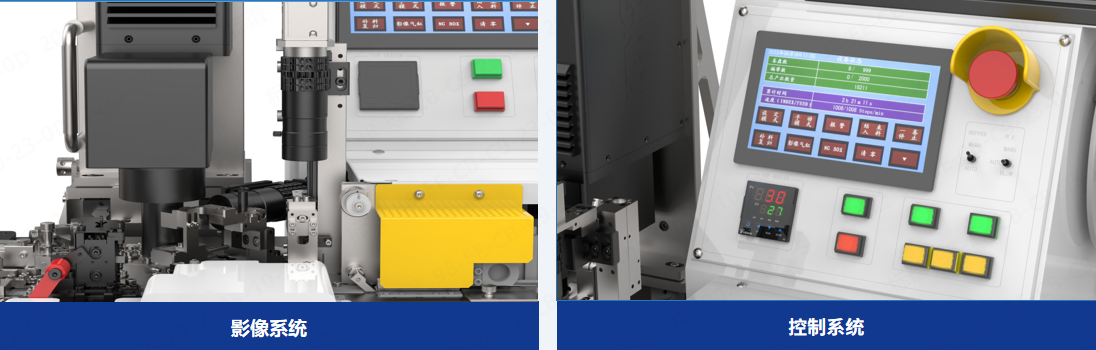

② 支持2站测试,5站视觉检测

③ 模块化设计,维护方便,扩展性强

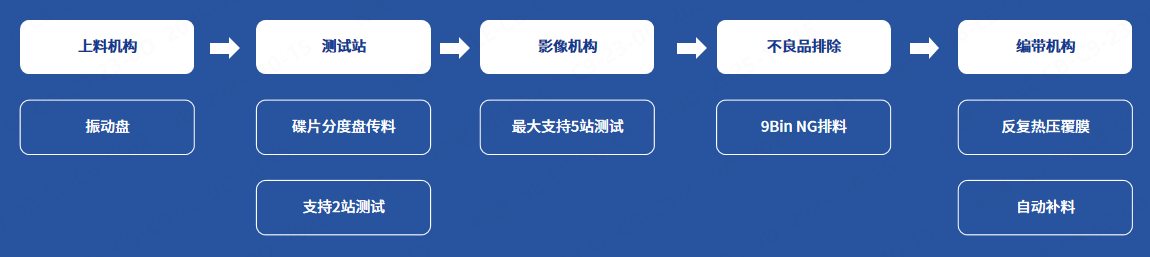

运行流程:



使用材料:

设备可以测试、编带QFN/DFN封装芯片

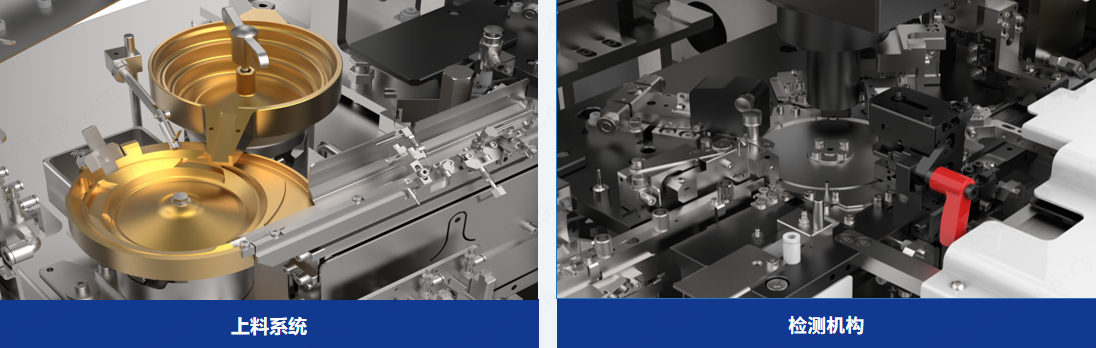

核心组件:

自主研发、自主制造振动盘。稳定,故障低

由碟片分度盘高效转运材料
盘面经过特殊处理,防磨、防静电支持2站检测

可扩容至5站测试PLC控制系统+运动控制卡方式 ,精度实时控制

产品参数:

项目
参数项目参数
适用元件QFN、DFN系列封装芯片芯片尺寸片状公制0603-1608
速度
1200 Pcs/Min测试系统两组测试站
上料方式振动圆盘影像系统最高可扩容至5站测试
上剥离力16~60gf分离部故障可自动排除

不良品分类箱

9Bin可选封合方式反复热压式
激光打印通知识别产品位置进行打标控制系统PLC控制系统
补料方式自动补料驱动系统步进驱动系统
功率1KW功率/重量300Kg
电源220V AC(单相)50/Hz 16A尺寸980mmx730mmx1630mm(不含三色灯)
